一、项目概况
该项目位于xxxx机场及xx机场 ，其中xxxx机场共45个广告牌 ，xx机场共9个广告牌 ，无结构图纸 。
为了解广告牌质量情况及安全性 ，委托我司对该广告牌进行安全质量检测 ，通过现场检测采集的数据 ，进行整体分析 ，并为后续安全使用提供依据 。
二、编制依据
（1）《户外广告设施钢结构技术规程》（CECS148-2003）
（2）《建筑结构检测技术标准》（GB/T50344-2004）
（3）《工程测量规范》（GB50026-2007）
（4）《建筑结构荷载规范》（GB50009-2012）
（5）《建筑变形测量规范》（JGJ8-2007）
（6）《建筑地基基础设计规范》（GB50007-2011）
（7）《钢结构工程施工质量验收规范》（GB50205-2001）
（8）《金属布氏硬度第1部分：试验方法》（GB/T231.1－2009）
（9）《黑色金属硬度及强度换算值》（GB/T1172－1999）
三、检测技术方案
广告牌检测技术方案如下：
（一）现场检测前的准备工作
1、明确项目检测目的和要求 ，与相关人员交流沟通 ，初步了解广告牌特点及检测实施难易程度 。
2、调取检测广告牌结构设计图纸、及修缮改造历史等资料 ，如没有结构图纸将进行现场勘察初步绘制广告牌结构示意图
（二）现场检测
1、广告牌测绘：现场对广告牌的结构进行测绘 ，绘制或复核广告牌的结构图 。
2、广告牌整体变形测量：采用TCR1202型全站仪对广告牌钢结构的立柱进行倾斜率测量 。
3、广告牌完损状况检测：全面普查广告牌损伤状况 ，如承重构件裂缝与变形、装饰损伤、地脚螺栓按照缺陷检测 ，并检查螺栓和墙面的连接情况 ，看是否存在松动、变形、脱落、错位、剪断、延迟断裂和损伤情况等；以文字、照片、图示等方式完整记录损坏的部位、范围及程度等情况 ，区分结构性损伤与非结构性损伤 。
同时与相关单位沟通交流 ，查询广告牌历史 ，确认广告牌现在使用荷载情况 。
4、广告牌与主体结构连接性能检测：现场需对广告牌与主体结构连接性能检测 ，检查螺栓的型号、尺寸、预埋深度以及和主体结构的连接部位 。
对于焊接部位可以采用无损探伤的方式进行检测 。
5、广告牌钢结构钢材材料强度检测：根据广告牌钢结构的现场实际情况 ，采用布氏硬度计 ，参照《金属布氏硬度第1部分：试验方法》（GB/T231.1－2009）和《黑色金属硬度及强度换算值》（GB/T1172－1999）进行钢结构强度现场抽样检测 ，构件、节点及连接的锈蚀处 ，应查明锈蚀深度或板件厚度减少的程度 ，以及锈坑、锈烂的状况及范围 。
（三）计算与分析
1、将广告牌损伤状况归类整理 ，结合广告牌的承重及使用状况 ，分析各类损伤成因及对厂房的影响程度 ，对存在较大安全隐患部位和危险点进行特别分析 。
2、根据现场检测结果及既有图纸资料 ，建立合适模型 ，对广告牌在正常使用条件下的承载力进行验算 。
3、根据现场检测数据及计算结果 ，对广告牌在正常使用条件下的安全性进行分析 。
4、根据以上结果 ，综合评估广告牌在正常使用条件下的整体安全状况 ，给出评估结论 ，对广告牌的现有损伤提出处理措施与建议 。
四、技术要求
1)垂直变形精度（最弱点观测高程中误差）m弱≤±2.0mm；
2)裂缝观测精度0.05mm 。
五、成果形式及内容
1)概况(包括委托单位、被检测广告牌地址、用途、广告牌面积、等)；
2)检测目的和要求；
3)广告牌的建筑、结构概况；
4)钢结构焊缝无损检测；
5)广告牌损伤状况与原因分析；
6)广告牌沉降、倾斜变形状况与分析；
7)承载力计算模型与计算条件；
8)承载力计算结果；
9)广告牌结构与构件安全性评估；
10)对广告牌现有损伤提出处理措施与建议；
11)附广告牌结构图纸和有关照片 。
其中附图和照片包含如下内容：
●检测图集
1)广告牌平面图；
2)主要广告牌及结构平面示意图；
3)广告牌典型损伤示意图；
4)广告牌倾斜及相对沉降示意图 。
●照片集
1)反映广告牌外立面及使用状况的照片；
2)反映典型结构构件、围护构件及装饰损坏与老化状况的照片 。
出具包含以上内容的检测报告 。
六、检测项目工作流程
广告牌质量检测工作流程如下图所示 ，具体安排如下：
（1）签订广告牌检测技术服务合同 ，了解工程背景 ，确定检测目的、检测范围、检测内容 。
（2）制定检测方案 。
通过委托单位提供的相关原始资料 ，制定详细检测方案 。
（3）现场检测 。
现场检测分结构检测、变形检测两组进行 。
（4）现场检测和室内结果的整理分析 。
现场检测人员将整理后的数据和原始记录一并提交给项目负责人 ，由项目负责人汇总、分析并校核现场检测结果 。
如发现有异常数据或未按检测方案执行 ，则再次组织技术人员赴现场进行补充检测 。
（5）分析、综合评估 。
检测报告撰写、校对与审核 ，提交检测报告 。

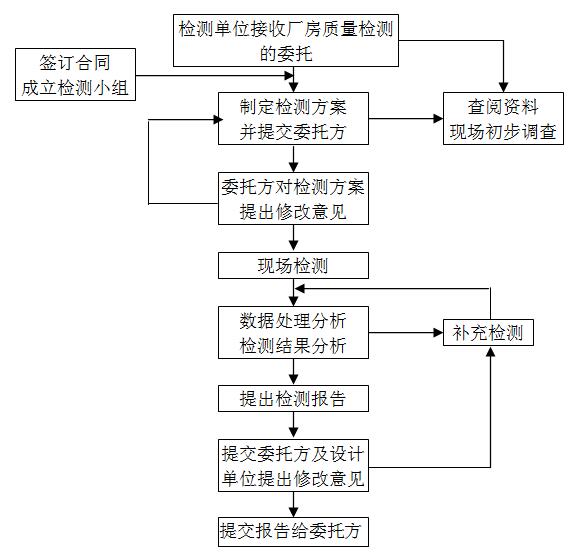

项目工作流程图
七、检测进度计划
根据项目情况 ，我站高度重视 ，将组建技术精干、专业素质高、经验丰富的专项检测小组 ，配备充足的专业设备 ，制定科学合理的进度计划进行检测工作 。
具体检测工作流程如下：
1.前期准备：准备资料、制定方案：2个工作日（不计入正式工作时间）；
2.现场检测：3~4个工作日；
3.数据整理、编写最终检测报告：15～20个工作日 。
八、设备安排
根据现场检测要求 ，我站针对性安排了以下主要检测设备 ，如表8-1所示 。
所有设备均在标定校准合格有效期内 ，保管良好 ，可以正常使用 。

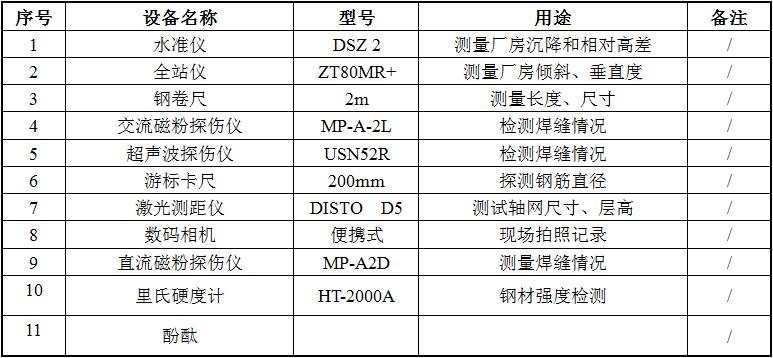

表8-1主要检测设备
九、安全检测管理措施
在检测过程中我们将严格执行政府及上级有关部门颁发的各项安全规章制度及文件 ，健全和落实以项目负责人为主的安全责任制 ，切实做好安全生产 ，拟定具体措施如下：
1．凡从事本项目结构检测工作的人员必须熟悉相应标准、规范、检验实施细则 ，熟练掌握检测、校准仪器、工具的使用方法 ，并经考核获得相应的上岗证 。
2．项目负责人兼任项目的安全责任人 ，全面负责该项目在实施过程中的安全工作 。
需要委托方配合的安全工作事项 ，应在委托合同或其他书面文件中规定 。
项目有特殊的安全要求时 ，应将有关安全措施纳入检测方案 ，并对有关人员进行安全措施交底 ，必要时留下记录 。
当相关单位要求订立安全协议时 ，有关人员应予配合 ，并由项目负责人负责安全协议的起草与订立 。
3．项目组的全体人员必须服从项目负责人关于安全防护工作的安排 ，具体检测实施过程中须严格执行国家各部门有关安全生产的法规 ，熟悉和遵守本岗位相应的安全技术规程 。
在开展检测工作的过程中 ，全体人员必须对人员、设备及被检物的安全负责 ，并应把人的安全放在首位 。
4．现场检测工作必须正确使用个人防护用品和落实安全防护措施 ，禁止穿拖鞋、高跟鞋和赤脚、赤膊操作 ，进入施工现场进行检测必须戴好安全帽 。
因作业需要 ，临时撤除或变动安全防护设施时 ，必须经项目负责人同意 ，并采取相应的可靠措施 ，作业完成后应立即恢复 。
5．现场检测工作需登高作业时 ，必须搭设临时的登高设施 ，并确保登高设施的可靠性 ，在没有任何防护措施的二米以上高空作业 ，有关人员要使用高空安全带 ，并扣紧扣实 。
若确实没有条件系扣安全带时 ，应采取下方专人看护、确保登高设施的安全等可靠措施保证高空操作人员的安全 ，高空作业时不得向下或向上乱抛材料、工具等物品 ，所使用的工具应随手放入工具袋以防坠落 。
6．现场检测时 ，对无照明设施的区域应首先接设照明装置 ，或携带手电筒、探照灯等照明设备 ，严禁摸黑行走和工作 。
在检测工作过程中 ，应远离围护设施不到位的孔洞 ，不得随意走动 。
7．检测仪器必须由具有相应检测资格并熟悉该仪器操作规程的人使用；仪器设备运输与现场使用过程中应做好必要的防护工作 。
对携带去现场的电器、电线等 ，应做好安全检查；有关人员不得擅自进行按有关规定必须由电工完成的作业 ，配电箱、开关箱要有漏电保护装置 。
8．从事对结构有破损的检测工作时 ，有关检测人员必须确保不因破损检测而影响受检结构的安全；必要时 ，检测人员应向项目负责人征询有关检测位置的意见 。
十、质量管理措施与服务承诺
1．我站在质量体系、组织保障、人员资格、仪器计量、操作规范等各方面均有严格的管理制度 ，确保按期、高质量地完成厂房检测任务 。
2．现场检测严格按照有关国家和上海市标准进行 。
仪器的率定和保养、维护应遵守计量认证的有关规定 。
3．检测数量和位置要求根据检测方案和项目负责人现场安排 。
发现数据离散性很大、检测结果严重不符合设计要求时应适当增加现场抽样检测数量 。
4．现场检测人员在检测和数据整理过程中发现数据异常 ，应及时通知项目负责人 ，若确定是超出检测方法适用范围、仪器率定、仪器使用不当等问题 ，应及时纠正 ，必要时采取补充检测、用其他方法校核等办法处理 。
5．我站承诺 ，在检测前及现场检测过程中 ，积极做好与广告牌所在物业、居委会及居民的沟通协调工作 ，配合相关单位制定应急预案 ，确保检测工作和谐顺利进行 。
十一、委托方配合事项
1．尽可能提供检测广告牌结构设计图纸、及广告牌相关改造资料 ，并保证所提供资料的真实可靠；
2．专人负责现场检测期间各方协调关系 ，确保现场检测顺利进行；
3．提供电源、水源等现场检测条件 ，负责检测局部破损后的修复工作 。
