近年来 ，钢结构房屋越来越多 ，尤其是工业厂房 。
钢结构建筑设计技术也越来越成熟 ，但是钢结构安全性检测却不容忽视 。
——现场检测单元划分、检测单体——
1、检测单元划分
钢材料力学性能检测时 ，一般对每一结构单元按同类构件同一规格的钢材划分检测单元 。
2、检测单体
在检测单元中抽取的样本称为检测单体 ，检测单体可以是一个构件 ，也可以是构件的一部分 。
——检测内容、方法和依据——
1、检测内容
钢材力学性能检测包括对结构中钢筋、型钢及钢板（钢结构）强度、变形性能及其他必要力学性能的检测 。
2、检测方法
【切取式样法检测钢材的力学性能】
1）钢材力学性能检测应优先釆用切取试样法 ，若无法切取试样也可釆用表面硬度法等非破损或微破损法进行检测 。
2）在已有结构构件上切取试样时 ，应保证所取试样具有起表性 ，并不危及结构安全和正常使用 。
3）保证所切取试样的原始自然状态避免受到扰动 ，防止塑性变形、硬化等作用改变其性能 。
4）用焰切取样时 ，切口距试件成型边线宜大于20mm ，并大于钢材厚度或直径 。
5）采用切取试样法检测时 ，应测定钢材屈服点、抗拉强度和伸长率（均匀伸长率） ，若结构可靠性鉴定分析需要 ，可增加钢材冷弯和冲击功测试项目 。
【表面硬度法检测混凝土中钢筋的强度】

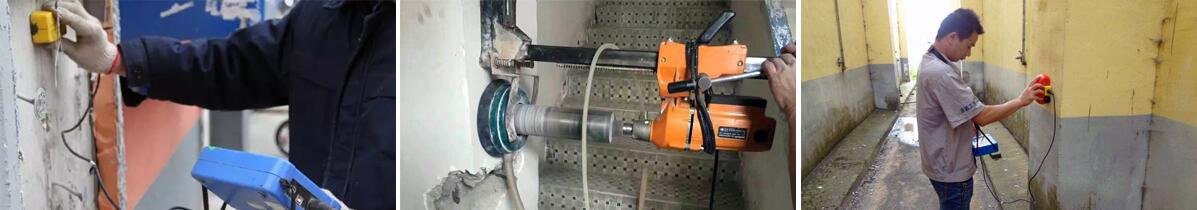

被测结构不适宜现场取样或无法取样时 ，采用表面硬度法近似推断钢筋的强度 。
现场检测常用里氏硬度计法 ，按标准《里氏硬度试验方法》（GB/T17394-1998）进行 。
1）混凝土构件中钢筋影响处理
a.表面粗糙度的影响：经过试验 ，得出表面粗糙度对里氏硬度有较大的影响 ，表面越粗糙 ，里氏硬度值越离散 。
b.试件固定条件的影响：试验表明 ，混凝土构件中的钢筋满足里氏硬度的测量要求 。
c.钢筋锈蚀的影响：试验表明 ，锈蚀对钢筋里氏硬度有一定的影响 。
d.加荷载（压力）大小的影响：试验表明 ，试件在屈服以前 ，其里氏硬度值变化不受荷载大小的影响；而材料屈服以后 ，里氏硬度值随之下降 。
综述影响条件 ，混凝土中的钢筋其表面经打磨抛光处理后 ，满足里氏硬度计的测量要求 ，可以采用里氏硬度计来测定其硬度值 。
2）钢筋的抗拉强度值
3、参考依据
1）《钢结构设计规范》（GB50017-2003）
2）《钢筋混凝土用热轧光圆钢筋》（GB1499.1-2008）
3）《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）
4）《碳素结构钢》（GB/T700-2006）
5）《低合金高强度结构钢》（GB/T1591-2008）
6）《黑色金属硬度及强度换算值》（GB/T1172-1999）
——常见问题及注意事项——
1、对于建造年代久远的房屋 ，其纵筋采用方钢时 ，其材料强度评定按I级钢（HPB235）考虑 。
2、钢材强度检测时 ，为避免测试中的振动 ，应将测区选在钢梁或钢柱翼缘中部正对腹板的位置 。
3、Q345钢材抗拉强度评定标准为《低合金高强度结构钢》（GB/T1591-2008）、Q235钢材抗拉强度评定标准为《碳素结构钢》（GB/T700-2006） 。
相关阅读：
造成房屋漏水的原因有哪些
房屋抗震鉴定的流程有哪些
房屋结构裂缝类别都有哪些
江苏省应急管理厅关于进一步做好危险化学品厂库加固工程工作的通知
哪些房屋需要进行抗震鉴定
常见房屋结构检测项目及检测方法
货架定期检测内容具体包括哪些
《建设工程抗震管理条例》9月1日起施行
